Указывает температура в системе охлаждения двигателя. В случае если температура становится ненормально высокой и стрелка переезжает в красный сектор, на мониторе отображается message.
2. Дисплей
На мониторе отражается информация или же сообщения о предупреждении.
3. Скорость
Показывает скорость машины
4. Расходомер проходимого пути
Для измерения кратких расстояний применяются расходомеры. Верная цифра демонстрирует сотни метров. Нажмите кнопку, на 2 секунд, чтобы поставить показания по умолчанию. Переключайте счетчики пройденного расстояния, краткосрочно нажимая на клавишу.
Символ включается если случилась ошибка, также на мониторе высвечивается оповещение.
9. Тахометр
Демонстрирует скорость мотора в тыс. (об / мин). Игла тахометра не обязана заходить в красный раздел.
10. Индикация автоматической коробки передач
Здесь отображается выбранная программа передач. Если в машине есть, автоматическая коробка Geartronic, и если вы управляете механикой то, отображается текущая передача.
11. Указатель наружной температуры
Указывает температуру окружающего воздуха. При температуре от +2 °C до -5 °C на дисплее отображается «снежинка». Этот значок служит предупреждением о скользком тротуаре. Если автомобиль не припаркован, датчик внешней температуры может давать завышенные показания
12. Часы
Часы устанавливаются поворотом кнопки.
13. Показатель топлива
Когда лампа на устройстве загорается, оставшееся топливо составляет приблизительно 8л. .
14. Сигнальные символы
15. Указатели поворотов - левый/правый.
Контрольные и предупреждающие символы
Контрольные и предупреждающие символы
Все сигнальные символы загораются после зажигания в положении 2 перед запуском двигателя. Это проверяет функционирование символов. После включения двигателя все символы должны погаснуть, за исключением символа стояночного тормоза.
Если двигатель не запускается в течение пяти секунд, все символы погаснут, за исключении значков, указывающих на неисправность системы очистки выхлопных газов и низкого давления масла. В зависимости от оборудования автомобиля некоторые функции соответствующих символов недоступны.
Предупреждающий символ в центре устройства
Этот значок загорается красным или желтым цветом в зависимости от серьезности обнаруженного сбоя. Красный символ:
Остановите автомобиль в надежном месте. Дальнейшее движение запрещено.
Прочтите информацию на дисплее.
Следуй инструкциям.
Символ и текст сообщения остаются до тех пор, пока проблема не будет решена.
Желтый символ:
Прочтите сообщение на дисплее. Примите корректирующие меры!
Текст сообщения можно потушить с помощью кнопки READ.
Неисправность в системе ABS
Если загорается символ ABS, система ABS не работает. Тормозная система автомобиля продолжает функционировать, но без функции ABS.
Остановите автомобиль в надежном месте и выключите двигатель. Запустите двигатель снова.
Если предупреждающий символ погаснет, продолжайте движение. Это был показатель ошибки.
Неисправность в тормозной системе
Если загорается символ BRAKE, уровень тормозной жидкости может быть слишком низким.
Остановите автомобиль в надежном месте и проверьте уровень тормозной жидкости в баках
Если уровень жидкости в баке ниже отметки MIN, дальнейшее вождение не рекомендуется. Если одновременно загораются предупреждающие символы BRAKE и ABS, может возникнуть ошибка в распределении тормозного усилия.
Остановите автомобиль в надежном месте и выключите двигатель. Запустите двигатель снова.
Если оба символа погаснут, то это была ошибка индикатора.
Если предупреждающие символы продолжают гореть, проверьте уровень тормозной жидкости в резервуаре.
Если уровень тормозной жидкости в баке ниже отметки MIN, дальнейшее вождение не рекомендуется.
Если уровень тормозной жидкости в норме и индикаторы продолжают гореть, вы можете осторожно отвезти автомобиль до ближайшей авторизованной сервисной станции Volvo, чтобы проверить тормозную систему.
Предупреждение. Если одновременно загораются предупреждающие символы BRAKE и ABS, существует опасность того, что задняя часть автомобиля может перейти с внезапным торможением.
Напоминание ремня безопасности.
Лампа продолжает гореть до тех пор, пока водитель не застегнет ремень безопасности.
Низкое давление масла
Если этот индикатор загорается во время работы, давление масла в двигателе становится меньше. Остановите двигатель и убедитесь что уровень масла в двигателе в порядке.
Неисправность SRS
Если символ остается гореть или загорается во время движения, в системе SRS найдена неисправность.
Генератор не дает ток
Если свет горит во время движения, электрическая система, вероятно, имеет неисправность.
Подогреватель двигателя (дизель)
Лампа загорается, указывая, что двигатель включен. Когда лампа погаснет, вы можете запустить двигатель. Применяется только для автомобилей с дизельным двигателем.
Стояночный тормоз затянут
Лампа загорается, когда включен стояночный тормоз. Всегда включайте стояночный тормоз в верхнее положение.
Внимание: Лампа загорается, как только стояночный тормоз достигает первой позиции (канавки).
Противотуманная фара сзади
Этот свет загорается, когда включен противотуманный свет.
Сигнальная лампа прицепа
Мигает, когда используются индикаторы поворота автомобиля и прицепа. Если индикатор не мигает, один из мигающих огней прицепа или автомобиля может быть неисправен.
Информационный дисплей
Сообщение на дисплее
Сообщения о очень серьезных неисправностях не могут быть удалены с дисплея. Они остаются на дисплее, пока неисправность не будет устранена.

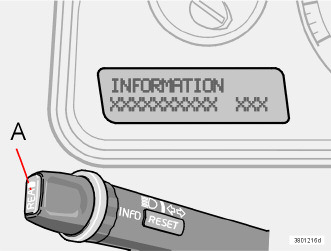

Сообщения, сохраненные в памяти, могут быть прочитаны снова. Нажмите кнопку READ (A), если вы хотите открыть сохраненные сообщения. Вы можете прокручивать список сообщений, нажимая кнопку READ.
Нажмите кнопку READ, чтобы вернуть прочитанные сообщения в список памяти.
Внимание! Если предупреждающее сообщение «ломается», когда вы, например, находитесь в меню бортового компьютера или когда хотите пользоваться телефоном, вы должны сначала подтвердить сообщение. Для этого нажмите кнопку READ (A).
Сообщение - Значение
STOP SAFELY, STOP ENGINE - Остановите автомобиль в безопасном месте и выключите двигатель. Риск серьезного повреждения.
SERVICE URGENT - Немедленно доставить автомобиль на станцию технического обслуживания.
SEE MANUAL - Обратитесь к руководство по эксплуатации.
SERVICE REQUIRED - Как можно скорее доставьте автомобиль до станции технического осмотра.
TIME FOR REGULAR SERVICE - Когда сообщение отображается, пришло время выполнить техническое обслуживание. На отображение сообщения влияет пробег, количество месяцев после последнего обслуживания и время работы двигателя.
STC/DSTC SPIN CONTROL OFF - Снижено действие системы динамической устойчивости и тяги.
После того, как мы познакомились с приборной панелью, давайте познакомимся с ее основными проблемами:
Появляются пиксели, иероглифы на экране.
Стрелки висят
Панель может быть полностью отключена.
Отключаются лампочки
Спидометр, тахометр, экран, дневной пробег, часы, температура не работают.
Сама панель может быть включена - на несколько секунд.
